네드징크 자재개요
네드징크는 최고 순도(99.95%)의 아연에 소량의 티타늄과 구리, 알루미늄이 합금된 제품으로 최고급 수준의 제품합금성분은 징크의 기술적 재료 속성에도 중요할 뿐 아니라 징크의 산화 색상(patina)에서도 중요한 요소로 작용한다. Nedzink의 모든 제품은 국제 표준 규격 NEN-EN 988에 맞춰 생산되며, 매년 2차례 로이드 레지스터(Lloyd’s Register)의 엄격한품질테스트와 검사를거치게 된다.
1. 세계인증 제품
NEN-EN-ISO 9001로 인증된 티타늄징크의 세계 규격품. 네드징크의 우수성은 최초로 ISO 9001의 인증을 통해 또 한 번 입증되었으며, 국제규격인 NEN-EN988의 요구기준보다 상회하는 품질의 제품을 생산하고 있다. NedZink NOVA는 세계최초로 Pre-patination을 도입, 세계 최고의 우수한 생산 설비를 통해 공급된다. 모든 공정은 컴퓨터 시스템으로 운영되어 칼라 및 품질을 가장 정밀하게 관리하며, 품질 관리를 위해 로이드 레지스터 (Lloyd’s Register)가 보증하는 엄격한 품질 테스트와 검사를 거치게 된다.
2. 뛰어난 내구성, 내부식성
표면에 형성된 산화보호층이 내부를 보호, 뛰어난 내부식성을 갖고 있어 물받이의 경우 50년 이상, 지붕의 경우 100년 이상의 수명을 가진다. 특히 염분이 많은 지역에 대한 내후성이 탁월하여 해수염이 많은 해안지역에서 효과적으로 사용 되고 있다.
3. 다양한 디자인의 적용 및 우수한 시공성
뛰어난 내구성 및 강도에도 불구하고 유연성 및 복원성이 뛰어나 절단, 절곡 및 접합이 용이하다. 특히 자유곡면 등 부정형의 선을 구현하는데 아주 적합하여 설계자 및 건축가의 창조적인 작업이 가능하게 한다.
4. 뛰어난 색상 및 질
자연회색의 금속특유의 칼라로 뛰어나고 자연스러운 질감을 연출하며 자연 그대로의 칼라로 다른 건축외장마감재와도 자연스럽게 어우러진다.
5. 표면특수처리
pre-patinated zinc는 손자국이 남지 않는 특수 표면처리(temporary protective layer)로 시공시 제품표면에 손을 대었을 때도 지문이 찍히지 않아 제품의 공급시 PE Film을 부착하여 표면을 보호하며 시공시 편의성을 더했다.
6. 환경친화적
건축용으로 사용된 징크는 100% 재활용이 가능한 자연친화적 자재로, 징크로 시공된 건축물에서 방출되는 오염은 자연적으로 발생하는 오염율의 1% 미만으로환경 및 인체에 무해하다.
네드징크 제품설명 및 특성

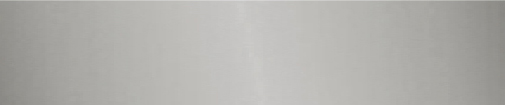

1. NATURAL ZINC
네드징크 네추럴은 티타늄징크가 만들어진 최초 상태이다. 초기의 색상은 금속성의 색상을 띄지만 시간이 지날수록 산화보호층이 형성되어 색상이 변화하여 회색톤 으로 바뀐다.

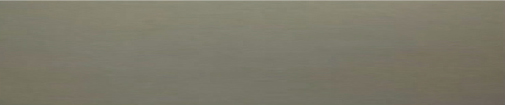

2. NEDZINK NOVA / NEO
네드징크 노바는 가장 널리 사용되는 네드징크 제품이다. Pre-Weather 제품으로 시공시부터 이상적인 자연회색(natural grey color)을 띠게 된다. 당사의 초기 티타늄 아연인 네드징크 네추럴(Nedzink Natural)에 롤링공정단계에서 표면에 화학적 표면처리를 한 것으로, 도색 칠이 아닌 징크 표면에 녹청층 (Patina Layer)을 구성하게 하는 것이다.

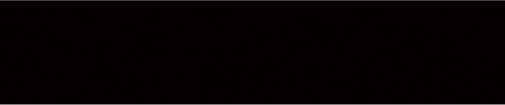

3. NEDZINK NOIR(블랙색상)
네드징크 노이어는 징크가 시간이 지나 자연적으로 변하는 색이 아닌, 제조 단계중 산화보호층 형성단계에서 검정색과 밤색의 중간색으로 제조한 것이다.

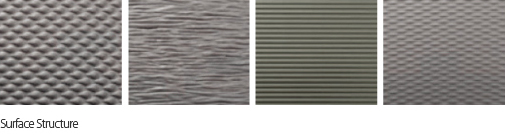

4. NEDZINK NOVA STRUCTURE
네드징크 노바를 다양한 패턴문양으로 표현한 제품으로, 롤링단계를 거쳐 프레스 및 금형가공하여 건축물에 다양한 표면을 제공하고 있다.
5. 네드징크 뉘앙스 칼라 징크 (NEDZINK NUANCE)
네드징크 뉘앙스 칼라 징크는 프리웨더 티타늄 징크 와 피그멘토 (pigments)를 결합한것이다. 본 제품은 피그멘토 의 선택에 따라서 푸른색, 붉은색, 녹색으로 표현된다.
본 제품의 표면은 기존 프리웨더 징크에 피그멘토처리를 더해서 제품을 강화했다.
네드징크 뉘앙스 칼라 징크는 (NedZink NUANCE) 는 고품격의 건물의 지붕 과 외벽의 다양한 디자인을 표현하기 위해 고안된 제품이다.
네드징크 뉘앙스 칼라 징크의 다음과 같이 3가지 색상으로 표현된다.
6. ZINK 복합패널사양 _ NENZINK COMPOSITE PANEL
01) 제품특성
NEDZINK 복합패널은 최고의 품질을 자랑하는 차세대 내외장 마감패널로서 저분자 무독성 폴리에틸렌수지(PE)를 티타늄아연판(0.7~0.5mm)과 알루미늄판 (0.7~0.5mm) 사이에 고온으로 접합시킨 샌드위치 구조의 고내구성 특수 패널이다.
NEDZINK 복합패널은 기존 복합패널과는 달리 표면이 NEDZINK(NOVA)라는 최고급 티타늄아연판으로 구성된 완전히 차별화된 새로운 차원의 복합패널로, 건축물의 단열, 보온 및 차음성을 극대화한 기능성과 의장성이 뛰어난 새로운 소재이다.
02) 제원
1. 표면 (Face) : 0.5mm Nedzink Preweathered finish(nova)
2. 내부 (Core) : 2.0 or 3.0mm LDPE
3. 하부 (Base) : 0.5mm Aluminium(A3003, H16)
03) 표준치수
1. 중량 : 4mm-> 8 .07kg/m / 3 m m-> 7.14kg/m
2. 폭 : 1000mm(standard width), 기타주문사양(700~900mm)
3. 길이 : 5,000mm 이하 (자중을 인한 판휨현상으로 2,000mm 이내 권유)
*5,000 이상은 별도 협의 요망
04) 허용 공차
1. 두께 : +0 .2mm / -0.0mm
2. 중량 : ±0 .2kg/m
3. 폭 : ±2 .0mm
4. 길이 : +5 .0mm / -0.0mm
5. 직각도 : ±2 .0mm
05) NEDZINK(NOVA) 복합판넬 일반물성
1. 중량 : 8.00(4mm2),(Kg/m2)-KS F 4737
2. 인장강도 : 52(N/m2)
3. 항복강도 : 45(N/m2)
4. 연신율 : 16(%)
5. 휨강도 : 103.(N/m2)
6. 평탄도 : 0.33(mm)
7. 박리접착하중 : 196.0N/25(mm)
8. 열전도율 :0.26 W/(m.K)-KS L 9016 *평판열류계법
네드징크 품질 기준
본 제품은 Lloyd’s Register, Industrial uality Scheme for product Certification by Surveillance of Quality System(인증번호 No, QIS122)와 KOMO에 의해 인증되었다.
NOVA제품은 매년 6번의 사외의 독립적이고 중립적인 기관을 통해 테스트가 시행된다.
ISO 9001:2000의 품질 관리 시스템을 통해 보증되며, 당사의 자체기준에 대한 내구성(constant), 최상위품의 견고성의 적합 여부는 NEN-EN 988을 통해 인증된다.
