시공 시 고려사항
1. 열팽창과 수축에 대한 고려방법
네드징크(티타늄아연판)는 온도의 변화에 따라 신축과 팽창이 생기며 이것을 고려하여 설치시 판재에 여유 있게 유격을 주어 신축 팽창에 따른 하자를 방지하여야 한다.
ZINK의 경우 10M의 패널이 100도의 온도변화에 판넬 길이차가 약 22mm 정도의 변화폭을 가진다. 이에 따른 길이방향의 패널 설치시 판넬 고정용 슬라이딩클립을 사용하여야 한다.
2. 연결방식 및 고정
네드징크 패널은 지붕과 외벽으로 나누어지는데 지붕재의 연결 방식은 비나 눈에 의해 누수가 되지 않게 거멀 접기를 하여 이어주며, 패널의 길이가 장스팬으로 진행될 경우 금속재의 신축팽창을 고려하여 판재의 움직임이 있는 곳은 슬라이딩 클립을 쓰고 거터나 홈통의 경우에는Expansion Joint을 설치하여 시공한다.
네드징크 외벽면은 고정시 패널에 직접 못이나 피스를 박지 않고 클리트(Cleat)나 클립(Clip)등 을 사용하여 바탕재료에 고정시키는 방식을 취하며 판넬 및 외벽마감공법은 기존의 검증된 다양한 시공 방식을 채택할 수 있다.
3. 가공형태 및 방식
네드징크 시트를 지붕과 외벽 시공법에 맞추어서 디자인 성형에 따라서 돌출잇기(Stamding seam)/각재심기(Batten seam) Forming Machine을 통하여 가공하며, 평잇기(Flat Lock seam)/계단잇기(Step Lock seam) 등은 절곡기를 이용하여 가공한다.
4. 납땜방법
네드징크 (티타늄아연판)의 연결 부위 중 완전 밀폐를 원하는 부분은 납땜(주석: Tin40% 납: Lead60%)으로 인두와 용제(Flux)를 써서 연결한다.
5. 타금속재 및 바탕면과의 접촉
네드징크와 접촉하여 상호 전기적 작용을 일으키는 금속은 서로 접하지 않게 조심히 시공하여야 한다. 가능한 금속은 아연도강판, 알루미늄, 스테인리스 스틸, 납이며 접촉해서는 안 되는 금속은 구리이다. 이런 전기 화학적 부식의 위험성으로 동과 관련된 제품은 사용하면 안 된다. 또한 네드징크를 지붕 및 벽면에 시공할 시에는 연속적이고 견고한 바탕면이 필요한데, 이때 PH5 이하의 산성자재~PH7이상의 알칼리성 자재를 사용하면 안 된다.
*아스팔트 시트 및 펠트류, 폐놀수지 계열 접착제, 염분성분 및 부식방지제가 함유된 합판, 각재
*나무 – 적삼목, 낙엽송, 오크, 미송, 노송, 백삼목, 참나무, 밤나무
6. 환기시스템
네드징크를 지붕에 적용시 구조적 시스템의 권장사항으로 중성 소재의 이격재(맴브레인, 환기매트 등)을 사용하여야 한다. ZINK의 내구성(산화보호층) 및 보온, 단열 효과를 높이며 공기의 인입과 배출로 환기공간을 확보하여 보다 안정적인 구조시스템(습기 배출 및 결로 방지, 공기층 확보 소음 흡수)을 갖추는 것이 무엇보다 중요하다.
7. 지붕 경사면의 처리
네드징크의 지붕 적용시 건축물의 구조적인 면과 배수처리의 효과적인 경사는 3°에서 90° 사이가 되어야 한다. 경사도가 3도 미만인 완전 또는 거의 평면인 지붕은 표면적 15㎡ 미만인 경우가 아니면 지붕창 또는 덮개 지붕 등은 가급적 네드징크의 사용을 지양한다.
경사도가 적은 지붕의 사용시 이음새 및 부분적 인 누수가 우려되는 구간은 방수공법을 적용하는 것이 좋다. 일반적인 방수시트를 사용할 수도 있으나 시스템에 대한 별도협의 후 다양한 시공시스템 접목이 가능하다.
시공 방법
돌출이음시스템 _ STANDING SEAM
_ 효과
돌출이음은 패널의 경계 면을 일정한 너비로 성형하여 수직으로 세워 연결하는 방법으로 경계부위와 세워진 패널을 덧씌워(거멀접기) 나가는 방식이다. 가공부위가 돌출됨으로써 돌출부위가 선으로 표현되어 건물에 다양한 패턴을 주는 효과를 가진 공법이다. 지붕 및 외벽 면에서 돌출되게 시공하는 시스템으로 건물의 선이 강하게 나타나 건물의 입체감을 살려주는 효과가 있다.
_ 시공방식
네드징크 돌출잇기는 지붕 및 외벽에 가장 많이 사용되는 보편적인 이음방식이다. 시공시 경제성과 형태의 자유로움을 추구할 수 있고 윤곽선이 뚜렷하며 평활도가 뛰어난 장점이 있다. 방수능 력또한 완벽하여 폭설과 폭우에 대한 높은 저항성을 가지고 있다. 시공방식은 패널의 이음부분을 25mm 정도 돌출시켜 암, 수를 서로 이어나가는 방식이다. 패널의 돌출간격은 300~600mm(표준폭: 430mm)가 적당하다. 패널의 두께는 0.5 ~ 0.7T를 사용한다. 마무리 방식에 따라 이중 돌출잇기(Double Standing Seam)와 각형 돌출잇기(Angle Standing Seam)로 나뉘어지나 일반적으로 이중 돌출 잇기를 돌출잇기라 명한다.
* 외벽 시공시에는 이중 돌출잇기(Double Standing Seam)보다는 각형 돌출기(Angle Standing Seam)으로 시공해야 한다.왜냐하면 벽체에 적용할 시에는 패널간에 인장력으로 인해 울음현상이 발생할 수도 있기 때문에 가급적이면 각형돌출잇기(Angle Standing Seam)를 시공해야 한다.
평이음 시스템 _ FLAT LOCK SEAM
_ 효과
티타늄아연판을 직사각형이나 마름모로 절단하여 상하좌우 가장 자리를 접어서 연속적인 패널을 연결하는 공법이다. 라운드가 심하고 급경사가 있는 돔이나 반원구 부정형 형태의 면에 완전 방수를 위하여 접합부위를 거멀접기 방법으로 시공한다. 벽돌과 같이 일정한 느낌을 주는 패턴으로 시각적으로 편안함과 안정감을 주는 공법이다.
_ 시공방식
네드징크 평잇기는 패널의 재단모양을 일정한 사각 또는 다이아몬드 형태로 다양하게 적용할 수 있다. 타일식 이음으로 자유로운 곡선의 시공에 적합하며, 건축가의 의도에 따라서 다양하고 어떠한 형태의 건축 양식에도 가능하며 패널의 이음부분을 20mm 정도 접어 암.수 패널을 이어 나가는 방식 이다. 방수 기능이 좋지 않은 관계로 큰 경사면이나 경사도가 40%인 곳은 지양하는 것이 적합하다. 패널의 크기는 폭 300~600mm(표준폭: 440mm), 길이 600~1,200mm가 적당. 패널의 두께는 0.5~0.7T를 사용.
* 내풍압성이 기본형태인 돌출잇기보다 약하므로 고층건물이나 수직직벽에 적용시에는 현장과 엄밀한 검토가 필수적. 또한 방수, 외벽적용시 전문업체와 협의를 거쳐 현장에 적용하는 것이 적합하다.
계단잇기 _ STEP LOCK SEAM
네드징크 계단식 공법은 지붕의 경사와 길이가 완만할 때 더욱 더 어울리며 물의 흐름이 안정적으로 흘러갈 수 있어서 방수에 완벽한 장점을 가지고 있다. 지붕의 전반적인 선의 형태가 계단처럼 단차를 두어 설치하므로 안정적인 시각효과를 기대 할 수 있다. 하부구조물 위에 네드징크를 덮어씌우는 시공법으로 단에 차이가 있어 선을 뚜렷하게 하며 외관이 아름답다.
*외벽시공 시 설치비 및 시공 상에 어려운 점 등이 있다.
외장마감공법 _
디자인에 따라 외장마감공법의 종류가 나누어지므로 건축가의 디자인 의도에 따른 적절한 시공법을 선택해야 좋은 건물을 완성할 수가 있다.
1) 네드징크 메디에이트 시스템 _ MEDIATE SYS.
_ 효과
웅장하고 상징적인 인상을 주는 공법으로, 주로 건물에 무게감을 줄 때 사용한다. 별도의 용접이나 접착제 없이도 외부조건에 잘 견디며 알맞은 비율과 간격으로 티타늄아연판 자재와 접합부용캡(CAP)을 이용하여 감싸는 형태는 건물의 아름다움을 한층 더 해줄 수 있다. 가공부위의 돌출된각재 높이에 따라 나타나는 음영효과로 지붕 및 외벽에 악센트를 주는 공법이다.
_ 시공방식

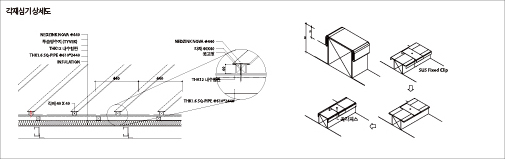

네드징크 각재심기는 전반적인 시공형태는 돌출잇기와 유사하나 시공시 각재사이에 접혀진 패널을 끼운 다음 각재위에 캡을 씌우는 형태로 시공하는 방식이다. 뚜렷한 음영으로 윤곽선을 드러내며 외형적으로 강렬한 포인트를 주고 각재의 높이에서 오는 음영의 효과를 살릴 수 있는 웅장한 건물에 많이 사용한다. 평활도가 뛰어나며 방수효과가 완벽하여 주로 큰 입면을 구성하는데 사용되며 기념비적인 건물에 적합하다.
* 하지만 외벽 및 시공 시에는 부재료의 추가적인 LOSS가 다량으로 발생하여 공사비상승요인의 단점이 있다. 또한 음영과 딱딱한 느낌에 건물양식으로만 비추어져서 현대적인 모형에는 적합하지 않다. 시공 시에는 열팽창과 수축을 최대한 배려 할 수 있는 형태를 갖추는 것이 적합하다고 할 수 있다.
