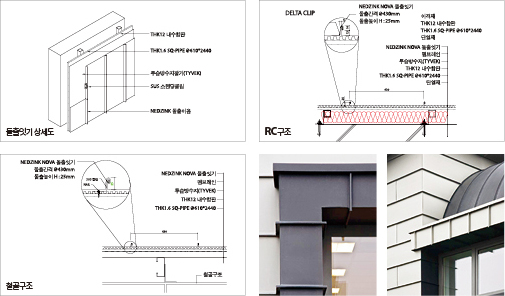

돌출이음시스템 _ STANDING SEAM

_ 효과

돌출이음은 패널의 경계 면을 일정한 너비로 성형하여 수직으로 세워 연결하는 방법으로 경계부위와 세워진 패널을 덧씌워(거멀접기) 나가는 방식이다. 가공부위가 돌출됨으로써 돌출부위가 선으로 표현되어 건물에 다양한 패턴을 주는 효과를 가진 공법이다. 지붕 및 외벽 면에서 돌출되게 시공하는 시스템으로 건물의 선이 강하게 나타나 건물의 입체감을 살려주는 효과가 있다.

_ 시공방식

베스티스 돌출잇기는 지붕 및 외벽에 가장 많이 사용되는 보편적인 이음방식이다. 시공시 경제성과 형태의 자유로움을 추구할 수 있고 윤곽선이 뚜렷하며 평활도가 뛰어난 장점이 있다. 방수능 력또한 완벽하여 폭설과 폭우에 대한 높은 저항성을 가지고 있다. 시공방식은 패널의 이음부분을 25mm 정도 돌출시켜 암, 수를 서로 이어나가는 방식이다. 패널의 돌출간격은 300~600mm(표준폭: 430mm)가 적당하다. 패널의 두께는 0.5 ~ 0.7T를 사용한다. 마무리 방식에 따라 이중 돌출잇기(Double Standing Seam)와 각형 돌출잇기(Angle Standing Seam)로 나뉘어지나 일반적으로 이중 돌출 잇기를 돌출잇기라 명한다.

* 외벽 시공시에는 이중 돌출잇기(Double Standing Seam)보다는 각형 돌출기(Angle Standing Seam)으로 시공해야 한다.왜냐하면 벽체에 적용할 시에는 패널간에 인장력으로 인해 울음현상이 발생할 수도 있기 때문에 가급적이면 각형돌출잇기(Angle Standing Seam)를 시공해야 한다.

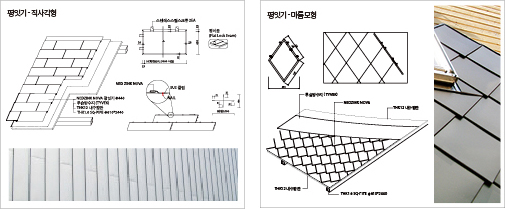

평이음 시스템 _ FLAT LOCK SEAM

_ 효과

베스티스를 직사각형이나 마름모로 절단하여 상하좌우 가장 자리를 접어서 연속적인 패널을 연결하는 공법이다. 라운드가 심하고 급경사가 있는 돔이나 반원구 부정형 형태의 면에 완전 방수를 위하여 접합부위를 거멀접기 방법으로 시공한다. 벽돌과 같이 일정한 느낌을 주는 패턴으로 시각적으로 편안함과 안정감을 주는 공법이다.

_ 시공방식

베스티스 평잇기는 패널의 재단모양을 일정한 사각 또는 다이아몬드 형태로 다양하게 적용할 수 있다. 타일식 이음으로 자유로운 곡선의 시공에 적합하며, 건축가의 의도에 따라서 다양하고 어떠한 형태의 건축 양식에도 가능하며 패널의 이음부분을 20mm 정도 접어 암.수 패널을 이어 나가는 방식 이다. 방수 기능이 좋지 않은 관계로 큰 경사면이나 경사도가 40%인 곳은 지양하는 것 이 적합하다. 패널의 크기는 폭 300~600mm(표준폭: 440mm), 길이 600~1,200mm가 적당. 패널의 두께는 0.5~0.7T를 사용.

* 내풍압성이 기본형태인 돌출잇기보다 약하므로 고층건물이나 수직직벽에 적용시에는 현장과 엄밀한 검토가 필수적. 또한 방수, 외벽적용시 전문업체와 협의를 거쳐 현장에 적용하는 것이 적합하다.
